GD&T - Form- und Lagetoleranzen

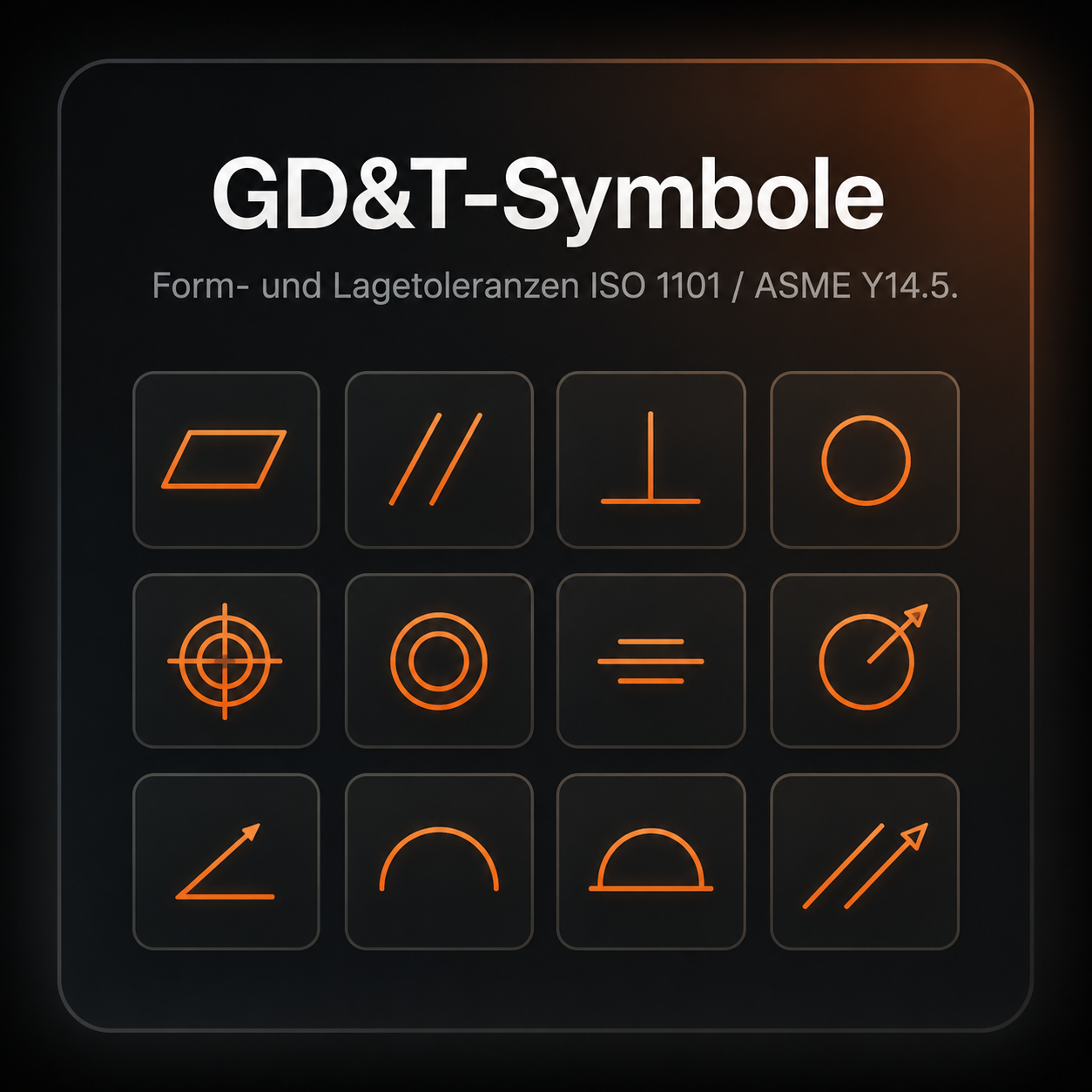

Symbole nach ISO 1101 / ASME Y14.5, ins Deutsche übertragen.
Form
| Symbol | Name | Bezug | Beschreibung |
| ⏤ |
Geradheit |
- |
Abweichung einer Kante / Achse von einer idealen Geraden. |
| ⏥ |
Ebenheit |
- |
Abweichung einer Fläche von einer idealen Ebene. |
| ○ |
Rundheit |
- |
Abweichung einer Kreislinie vom idealen Kreis. |
| ⌭ |
Zylindrizität |
- |
Kombination aus Rundheit, Geradheit der Achse und Mantellinie. |
| ⌒ |
Linienprofil |
- |
Abweichung einer Linie vom Sollprofil. |
| ⌓ |
Flächenprofil |
- |
Abweichung einer Fläche vom Sollprofil. |
Richtung
| Symbol | Name | Bezug | Beschreibung |
| ∥ |
Parallelität |
ja |
Lage einer Achse/Fläche parallel zum Bezug. |
| ⊥ |
Rechtwinkligkeit |
ja |
Lage einer Achse/Fläche im 90°-Winkel zum Bezug. |
| ∠ |
Neigung |
ja |
Lage im definierten Winkel ≠ 90° zum Bezug. |
Ort
| Symbol | Name | Bezug | Beschreibung |
| ⌖ |
Position |
ja |
Wahre Position eines Merkmals (mit MMC/LMC möglich). |
| ◎ |
Konzentrizität |
ja |
Achse innerhalb Toleranzzone um die Bezugsachse. |
| ⌯ |
Symmetrie |
ja |
Mittelelement liegt symmetrisch zum Bezug. |
Lauf
| Symbol | Name | Bezug | Beschreibung |
| ↗ |
Rundlauf |
ja |
Schlag einer Stelle bei Drehung um die Bezugsachse. |
| ⌰ |
Gesamtlauf |
ja |
Schlag über die gesamte Mantel-/Stirnfläche. |
Modifikator
| Symbol | Name | Bezug | Beschreibung |
| Ⓜ |
MMC |
- |
Maximum Material Condition - Größtmaß mit Bonus-Toleranz. |
| Ⓛ |
LMC |
- |
Least Material Condition - Kleinstmaß mit Bonus-Toleranz. |
| Ⓟ |
Projizierte Tol. |
- |
Toleranzzone über das Werkstück hinaus projiziert. |
| Ⓕ |
Freier Zustand |
- |
Messung im nicht eingespannten Zustand. |
Bezug = Toleranz wird gegen ein Bezugselement (Datum) gemessen. Modifikatoren MMC/LMC erlauben Bonus-Toleranz.
