Rändeln / Knurl

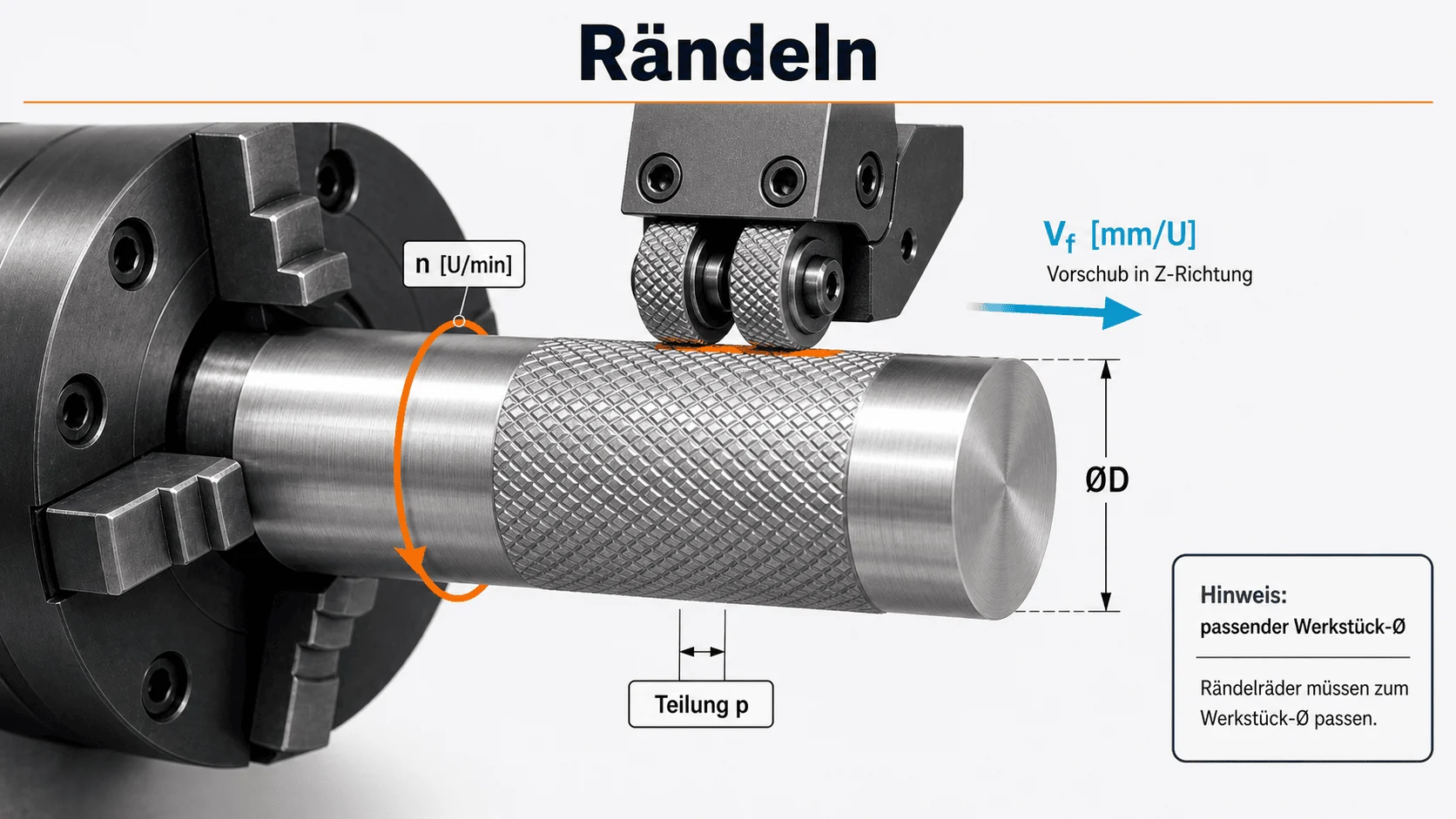

Teilungsabgleich für ein sauberes Muster - und der Vordreh-Ø, weil beim Drücken der Durchmesser wächst.

Umfang = Zähnezahl · Teilung, damit das Muster aufgeht. Das Wachstum beim Drücken folgt aus der Volumenerhaltung: Δd = h, mit h = P / (2·tan(α/2)) - bei 90°-Profil also die halbe Teilung. Das ist keine Obergrenze: gemessen wächst der Durchmesser je nach Profil, Werkstoff und Ø um etwa 47 bis 120 % davon (Hommel+Keller Zeus, Katalog S. 46). Erstes Teil messen.

Profile nach DIN 82: RAA Laengsriefen parallel zur Achse. Griffflaechen, Stellringe, Pressverbindungen. · RBL 30° schraeg nach links. Einzeln verwendet oder als Gegenstueck zu RBR. · RBR 30° schraeg nach rechts. · RGE Kreuzmuster mit erhabenen Spitzen - das uebliche Griffmuster, aus RBL und RBR zusammen. · RGV Kreuzmuster mit vertieften Spitzen. · RKE 45°-Kreuz, erhaben. · RKV 45°-Kreuz, vertieft.

Hinweis: Alle Schnitt- und Werkstoffwerte sind Richtwerte zur Orientierung. Maßgeblich sind die Empfehlungen des Werkzeug-/Maschinenherstellers.
