ISO-Passungen & Toleranzen
Grenzabmaße nach ISO 286 - Welle/Bohrung-Paarung oder Einzeltoleranz.
Quelle: ISO 286-1 (IT-Grundtoleranzen) und DIN ISO 286-2 (Grundabmaße), tabelliert. · Quellen & Methodik

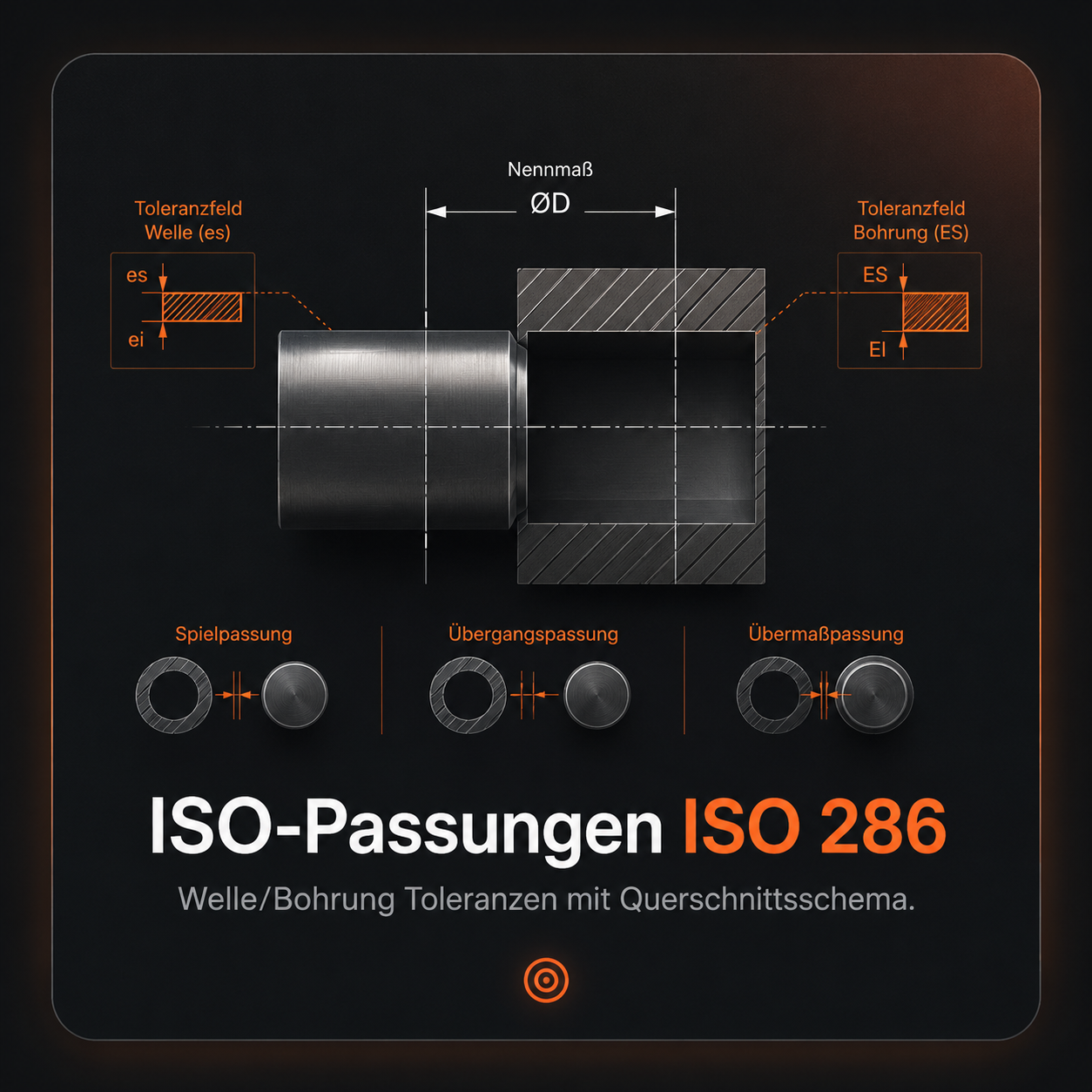

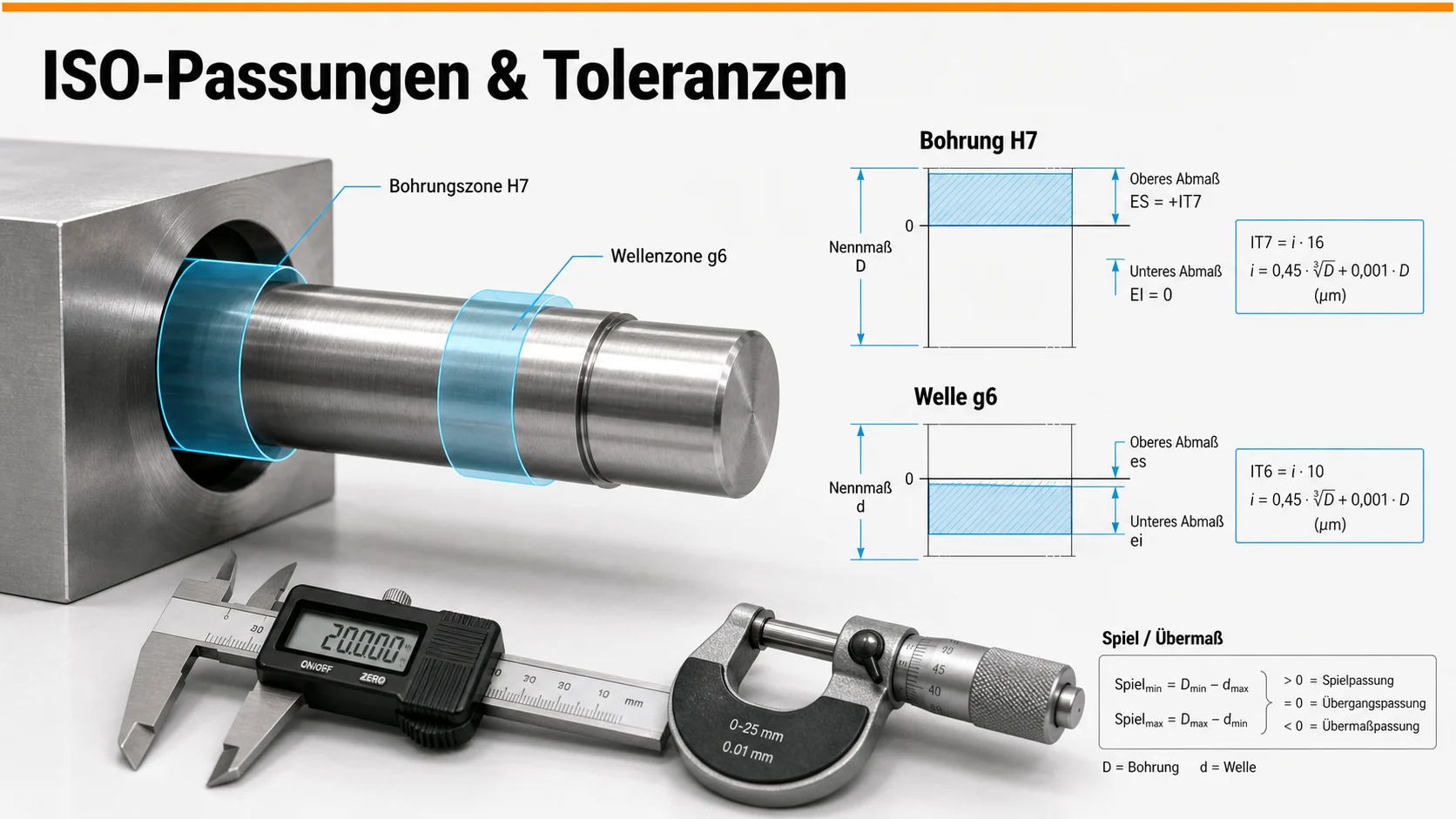

ISO 286, Abmaße in µm. Abgedeckt sind Welle d–n und Bohrung D–N inklusive js/JS, also Spiel- und Übergangspassungen. Richtwerte.
Maß ohne Toleranzangabe? Dann gilt die Allgemeintoleranz aus dem Schriftfeld. Die schlägt der Freimaß-Rechner nach ISO 2768 nach.
Was noch fehlt: die Presspassungen ab Lage p, also p, r, s, t, u, x und bei Bohrungen M, P, R, S. Das sind die Lagersitze, und sie fehlen bewusst: ihre Grundabmaße stehen in DIN ISO 286-2 als Tabelle mit feineren Nennmaßbereichen, und die Normformeln reichen dafür nicht aus (p ist dort „IT7 + 0 bis 5", s „IT8 + 1 bis 4"). Geschätzte Werte wären hier schlimmer als keine. Bis dahin: Grenzen aus dem Tabellenbuch nehmen und im Prüfplan von Hand eintragen.
