Gewinde & Gewindetoleranzdaten

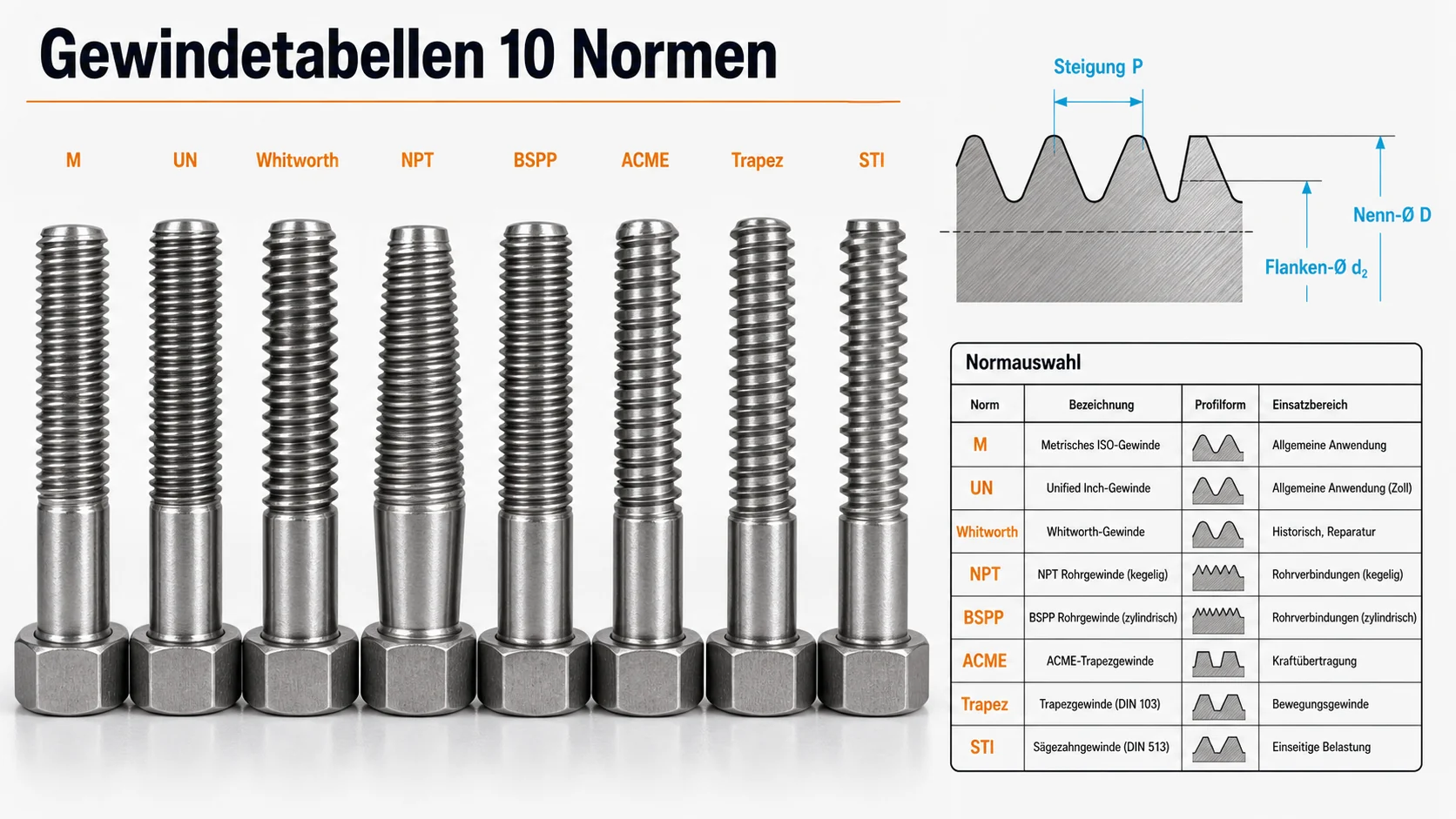

Gewindetabellen

Außen-Ø, Steigung/TPI, Kernloch (75 %) und Kerndurchmesser je Norm.

GewindeAußen-Ø [mm]Steigung [mm]Kernloch 75 % [mm]Kern-Ø [mm]
M11,00,250,760,729
M1,21,20,250,960,929
M1,61,60,351,261,221
M22,00,41,611,567
M2,52,50,452,062,013
M33,00,52,512,459
M44,00,73,323,242
M55,00,84,224,134
M66,01,05,034,918
M88,01,256,786,647
M1010,01,58,548,376
M1212,01,7510,310,106
M1414,02,012,0511,835
M1616,02,014,0513,835
M1818,02,515,5615,294
M2020,02,517,5617,294
M2222,02,519,5619,294
M2424,03,021,0820,753
M2727,03,024,0823,753
M3030,03,526,5926,211
M3333,03,529,5929,211
M3636,04,032,131,67
M3939,04,035,134,67
M4242,04,537,6237,129
M4848,05,043,1342,587
M5656,05,550,6450,046
M6464,06,058,1557,505

Quelle: Regelgewinde nach DIN 13-1. Die Kernloch-Spalte ist nach der amerikanischen 75-%-Konvention gerechnet, nicht aus der Bohrtabelle. · Quellen & Methodik

Kernloch für Schneidbohrer bei 75 % Flankenanteil. UN/metrisch: 60°; Whitworth: 55°; NPT: kegelig 1:16 (Kernloch zylindrisch ohne Kegelreibahle, Herstellerangabe Hoffmann GARANT; ANSI B1.20.1 legt keinen Bohrer fest; 1/16, 1¼, 1½ und 2 nicht gegengeprüft); BSW und BSPP/G: Kernlochbohrer laut Gühring-Tabelle, Kern-Ø als Feld min bis max; ACME: 29°, Trapez DIN 103: 30° Bewegungsgewinde (Kernloch = Kern-Ø = D − P, Idealmaß). STI (HELICOIL): Spiralbohrer und Aufnahmegewinde laut Böllhoff-Katalog HELICOIL (DIN 8140-2). Alle Werte Richtwerte.

Hinweis: Alle Schnitt- und Werkstoffwerte sind Richtwerte zur Orientierung. Maßgeblich sind die Empfehlungen des Werkzeug-/Maschinenherstellers.
