Zerspanungsformeln
Kuratierte Bibliothek der gängigen Werkstatt-Formeln — durchsuchbar nach Kategorie und Stichwort.
Alle
Drehen
Fräsen
Bohren
Schleifen
Räumen
EDM
Blech / Stanzen
Gewinde
Geometrie
Verzahnung
Messen
Schrauben
Federn
Wärme
K-Faktor
Blech / StanzenLage der neutralen Faser im Blechquerschnitt.
K = t / T
t Abstand Innenfaser → neutrale Faser
T Blechdicke
Radius der neutralen Achse
Blech / StanzenNeutralfaser-Radius im Biegebereich.
R_n = R + K · T
R Innenradius
K K-Faktor
T Blechdicke
Biegezugabe (BA)
Blech / StanzenLängung der neutralen Faser im Biegebogen.
BA = (π/180) · A · (R + K · T)
A Biegewinkel [°]
R Innenradius
K K-Faktor
T Blechdicke
Außen-Rücksprung (OSSB)
Blech / StanzenAbstand Biegebeginn → gedachte Außenecke.
OSSB = tan(A/2) · (R + T)
A Biegewinkel
R Innenradius
T Blechdicke
Biegeverkürzung (BD)
Blech / StanzenKürzungswert für die Flachlängen-Rechnung.
BD = 2 · OSSB − BA
OSSB Außen-Rücksprung
BA Biegezugabe
Flachlänge (FLAT)
▶ rechnenStreckenlänge des Blechs vor dem Biegen.
FLAT = L₁ + L₂ − BD
L₁, L₂ Schenkellängen
BD Biegeverkürzung

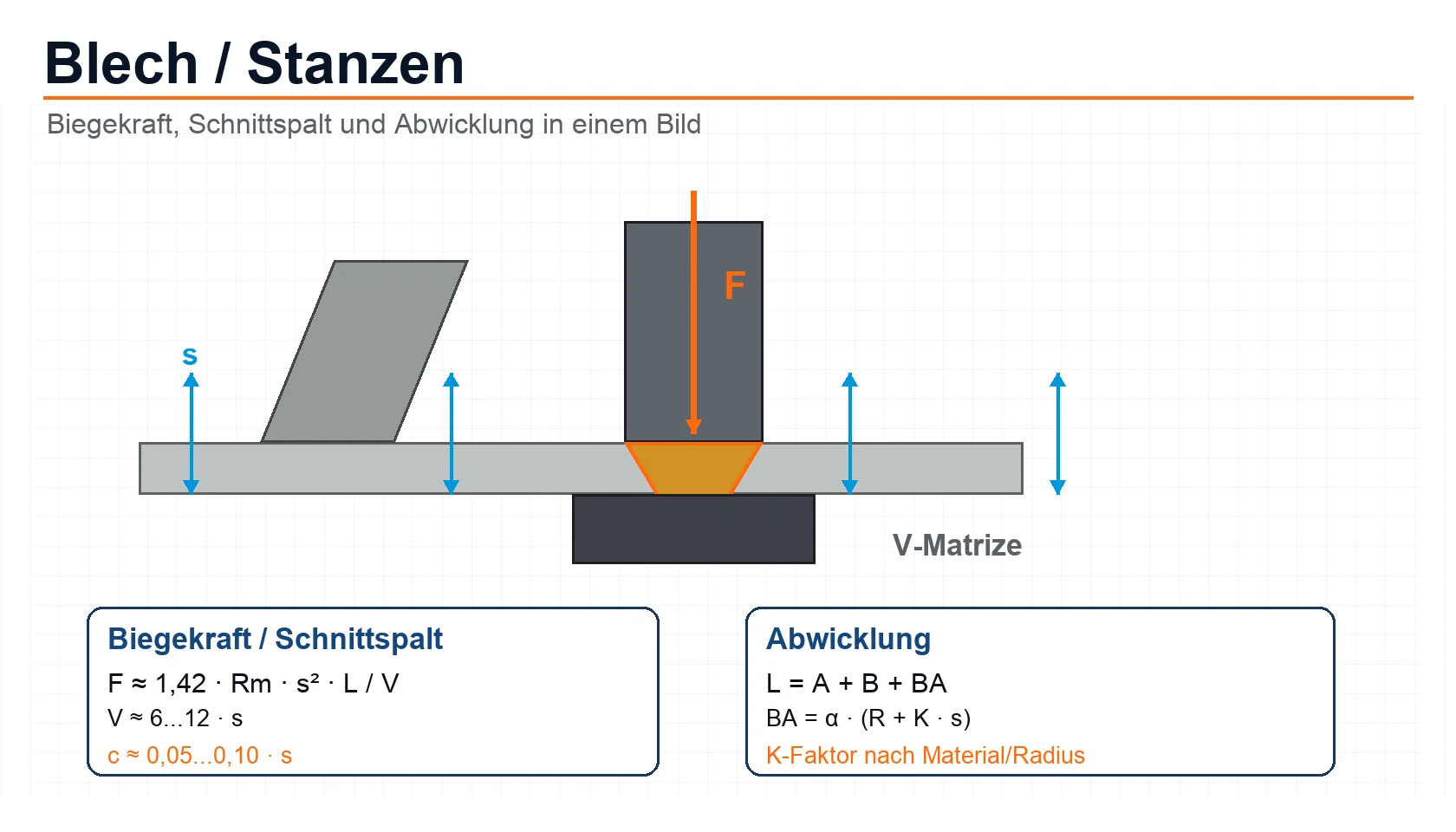

Biegekraft Abkantpresse
▶ rechnenPressdruck zum Abkanten von Blech.
P = K · L · S · t² / V
K Material-Konst.
L Biegelänge
S Zugfestigkeit
t Blechdicke
V Matrizen-Öffnung
Stanzkraft
▶ rechnenErforderliche Schneidkraft für ein rundes Loch.
P = S · π · D · t
S Scherfestigkeit
D Loch-Ø
t Blechdicke
Scherkraft (gerader Schnitt)
Blech / StanzenKraft für einen geraden Trennschnitt.
F = L · T · S
L Schnittlänge
T Blechdicke
S Scherfestigkeit
Walzkontaktlänge
Blech / StanzenBerührlänge zwischen Walze und Blech.
L = √(R · d)
R Walzenradius
d Dickenabnahme
Walz-Abnahme
Blech / StanzenDickendifferenz vor/nach dem Walzen.
d = t₀ − t_f
t₀ Dicke vor
t_f Dicke nach
11 Formeln angezeigt. Reine Referenz — Quellen siehe Tabellenbuch Metall, Sandvik/Walter Anwendungshandbuch, ISO 286, DIN 867, DIN 13.
