Zerspanungsformeln

Kuratierte Bibliothek der gängigen Werkstatt-Formeln - durchsuchbar nach Kategorie und Stichwort.

Alle Drehen Fräsen Bohren Schleifen Räumen EDM Blech / Stanzen Gewinde Geometrie Verzahnung Messen Schrauben Federn Wärme

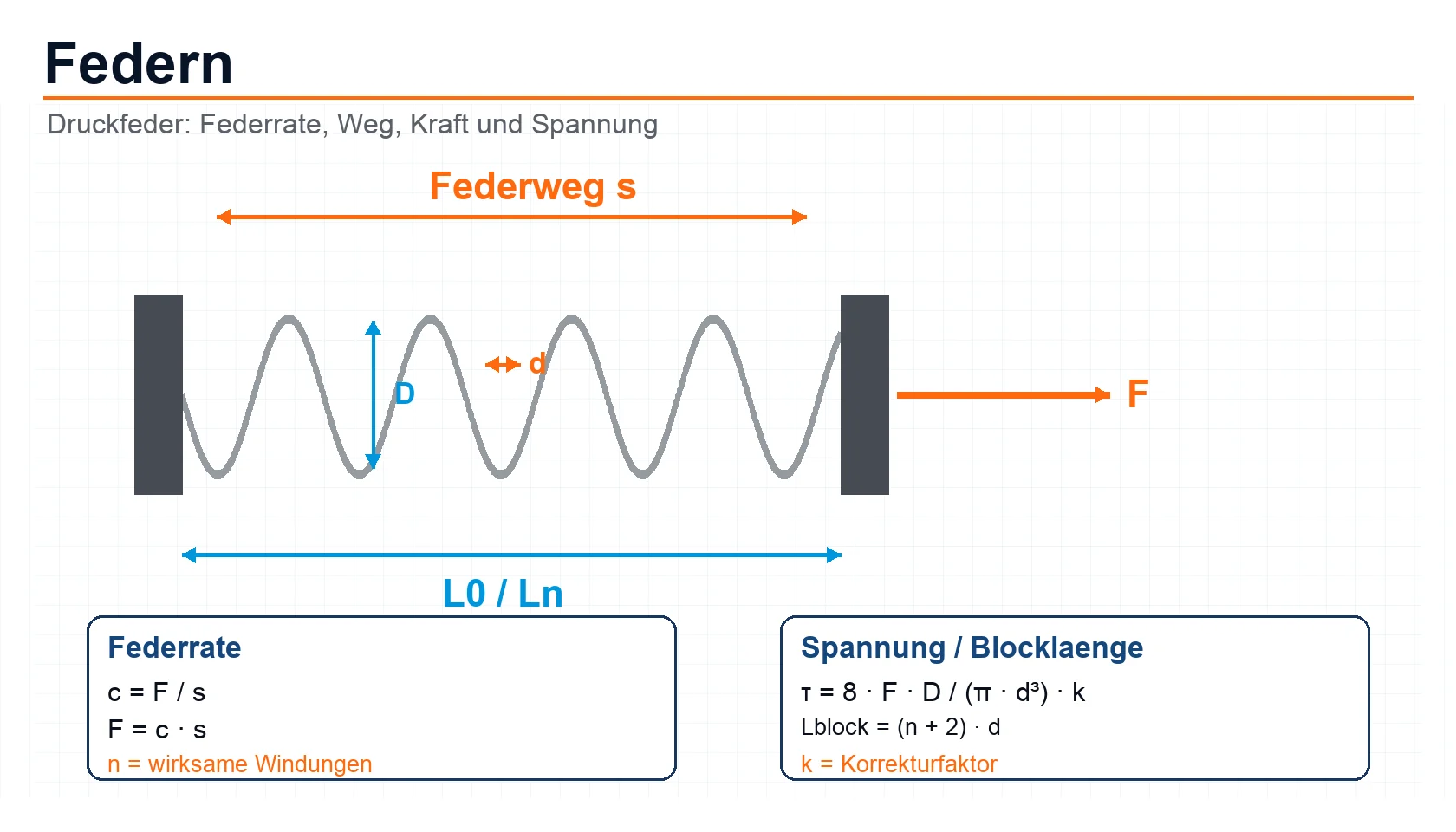

Federdurchbiegung

Auslenkung einer Druckfeder unter Last.

F Last k Federrate

Maximale Scherspannung Druckfeder

Vereinfachte Spannungsabschätzung (ohne Wahl-Korrekturfaktor).

τ ≈ 8 · F · D / (π · d³)

F Last D mittlerer Windungs-Ø d Drahtdurchmesser

Druckfederrate (Runddraht)

Steifigkeit einer schraubendruckfeder aus Runddraht.

k = d⁴ · G / (8 · D³ · N)

d Drahtdurchmesser G Schubmodul D mittlerer Windungs-Ø N wirksame Windungen

Druckfederrate (Vierkantdraht)

Steifigkeit bei Vierkantdraht.

k = G · t⁴ / (5,6 · N · D³)

t Seitenlänge Vierkantdraht G Schubmodul D Windungs-Ø N Windungen

Druckfeder-Blockhöhe (Runddraht)

Maximale Stauchung - alle Windungen liegen an.

Hₛ = N_total · d

N_total Gesamtwindungen d Drahtdurchmesser

Federenergie (Linearfeder)

In der Feder gespeicherte potentielle Energie.

U = ½ · k · x²

k Federrate x Auslenkung

Torsionsfedermoment

Erforderliches Moment, das eine Torsionsfeder abgibt.

M = E · d⁴ · T / (10,8 · N · D)

E E-Modul d Drahtdurchmesser T Drehung N Windungen D Windungs-Ø

Torsionsfederrate (ca.)

Steifigkeit einer Torsionsfeder.

kθ ≈ E · d⁴ / (10,8 · D · N)

E E-Modul d Drahtdurchmesser D mittl. Windungs-Ø N wirksame Windungen

Wahl-Korrekturfaktor

Spannungs-Korrektur für gekrümmte Federdrähte.

K = (4C − 1) / (4C − 4) + 0,615 / C

C Federindex D/d

9 Formeln angezeigt. Reine Referenz - die Formeln folgen der Standard-Zerspanungslehre und benannten Normen (ISO 286, DIN 867, DIN 13). Wie unsere Richtwerte zustande kommen: Quellen & Methodik.
