Zerspanungsformeln

Kuratierte Bibliothek der gängigen Werkstatt-Formeln — durchsuchbar nach Kategorie und Stichwort.

Alle Drehen Fräsen Bohren Schleifen Räumen EDM Blech / Stanzen Gewinde Geometrie Verzahnung Messen Schrauben Federn Wärme

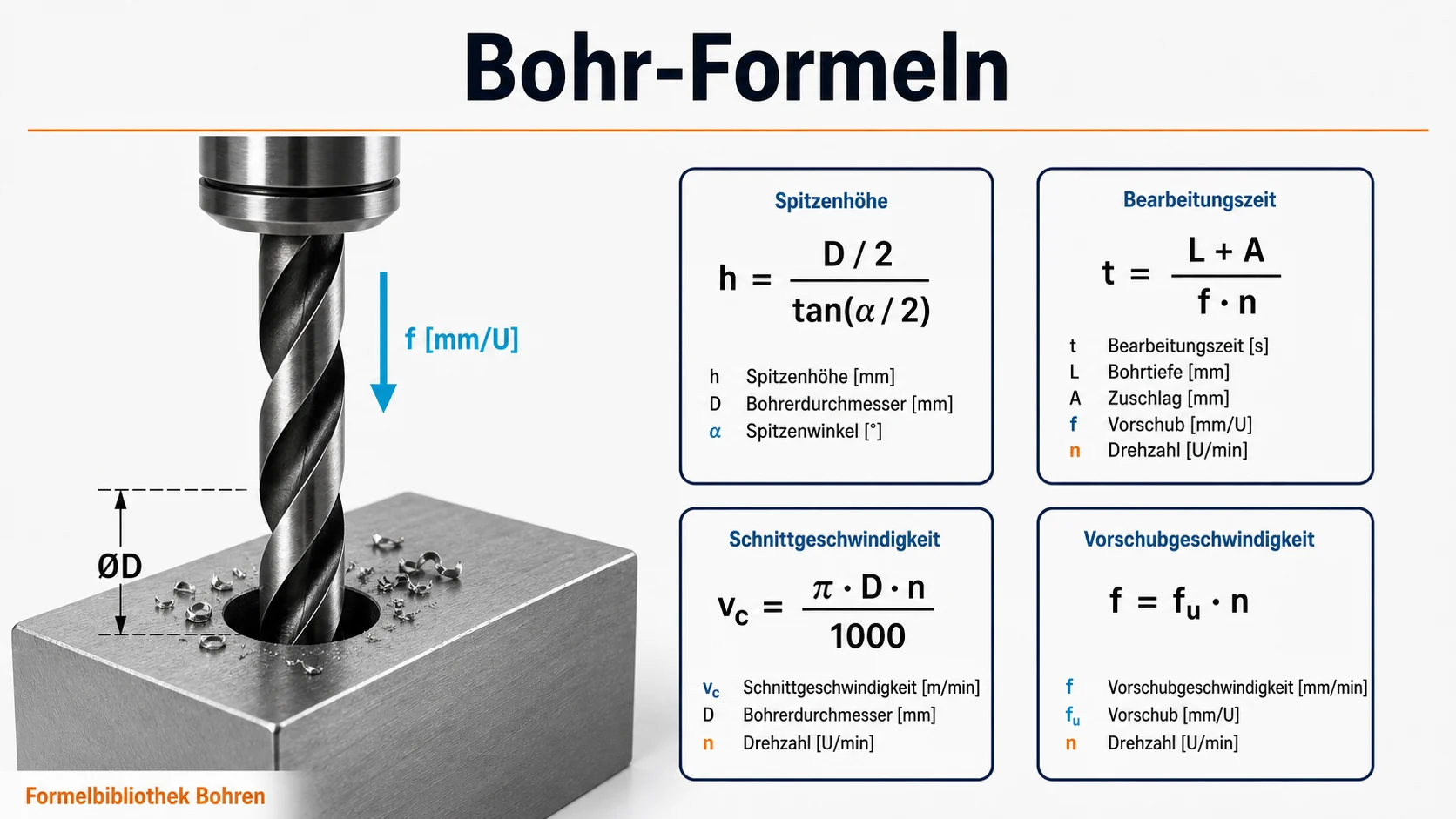

Spitzen-Anschnitt (118°)

▶ rechnen

Tiefe der Bohrer-Spitze — wichtig für die Lochtiefe.

t ≈ 0,3 · D

D Bohrer-Ø t Spitzenhöhe

Bohrzeit

▶ rechnen

Reine Vorschubzeit bei voller Tiefe.

t = (L + Anschnitt) / (f · n)

L Bohrtiefe f [mm/U] n [1/min]

Reibaufmaß

▶ rechnen

Übliches Aufmaß für die Reibahle.

Δd ≈ 0,1 · √D

Δd Aufmaß D Reib-Ø

L/D-Verhältnis Bohrstange

▶ rechnen

Steifigkeits-Kennzahl. Über 4:1 wird's vibrationsanfällig.

L / D

L Auskraglänge D Stangen-Ø

Bohrloch-Fasentiefe

▶ rechnen

Z-Tiefe bis zum Erreichen eines Senkungs-Ø D bei Spitzenwinkel θ.

Z = D / (2 · tan(θ / 2))

D Soll-Ø oben θ Spitzenwinkel

Bohrspitzenlänge 135°

Bohren

Kürzere Spitze für harte Werkstoffe.

l = 0,207 · D

D Bohrer-Ø

Bohrzeit ohne Entspänen

Bohren

Direktbohrung, ohne Peck-Zyklus.

t = L / (f · N)

L Bohrtiefe f Vorschub/U N Drehzahl

Peck-Bohrzeit

▶ rechnen

Bohrzeit mit Spanbrechen (Rückzüge mit Eilgang).

t ≈ L/(fN) + n_peck · R / V_rapid

L Tiefe f Vorschub N Drehzahl R Rückzug V_rapid Eilgang

Vorschub für Reibahle

Bohren

Reibvorschub typischerweise 2× Bohrer.

f_ream = f_drill · 2

Drehzahl für Reibahle

Bohren

Reibdrehzahl typischerweise 0,66× Bohrer.

N_ream = N_drill · 0,66

Vorschubgeschwindigkeit Bohren (IPM)

Bohren

Bohrer-Eindringgeschwindigkeit.

IPM = N · f_r

N Drehzahl f_r Vorschub/U

Senker-Weg (Methode 1)

▶ rechnen

Z-Tiefe aus Ziel-Ø und Spitzenwinkel.

y = (D/2) / tan(A/2)

D Soll-Ø A Spitzenwinkel

Senker-Weg (Methode 3)

Bohren

Z-Tiefe aus Außen- und Innendurchmesser.

H = (D − d) / (2 · tan φ)

D Außen-Ø d Innen-Ø φ Halbwinkel

Zentrierbohrtiefe 90°

▶ rechnen

Halbe Soll-Anfasung als Z-Tiefe.

p = D_c / 2

D_c Sollfasen-Ø

14 Formeln angezeigt. Reine Referenz — Quellen siehe Tabellenbuch Metall, Sandvik/Walter Anwendungshandbuch, ISO 286, DIN 867, DIN 13.
